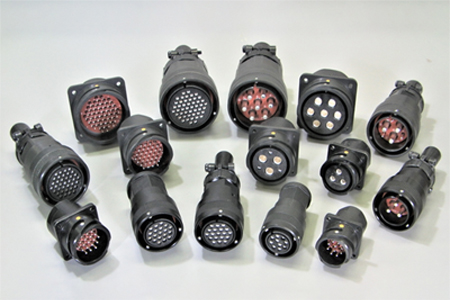

鉄道・産業機器向け防水丸型コネクタソリューション

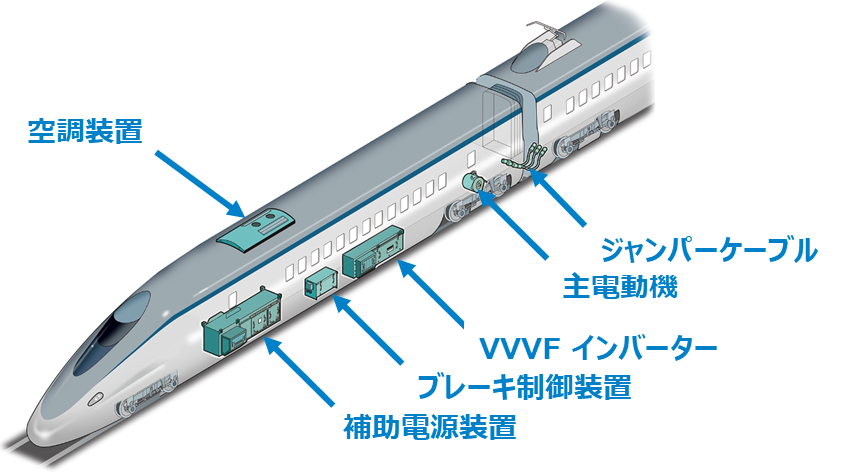

鉄道車両床下部の実装に耐え得る環境性能を備えています。
防水性はIP67グレードに対応しています。
RoHS指令・ハロゲンフリーにも対応しています。

嵌合・離脱はリバースバヨネット方式により、1/4回転で完了できます。
更に、プラグの回転式スタッドピンがレセプタクルの嵌合溝に沿って移動することで摩擦を軽減しますので、プラグとレセプタクルの嵌合・離脱が容易に行えると共に、嵌合・離脱の繰り返しによるプラグとレセプタクルの劣化を抑制します。

コンタクトのクリップ保持構造と樹脂製インシュレータの組合せにより、コンタクトをインシュレータへ容易に挿入することが出来ますので、組立工数が低減できます。
また、コンタクトが所定の位置まで挿入されるとクリップが開くことでインシュレータに保持されますが、その際のクリック感が作業者に確実に伝わりますので、不完全挿入が防げます。
更に、コンタクトの電線圧着部は樹脂製インシュレータにより保護されていますので、異物侵入による短絡等が防げます。
