USB4®認証取得済USB Type-C® コネクタ

DX07シリーズ

I Oコネクタ
基板対ケーブルコネクタ

USB4は、Version 2.0仕様のリリースによりデータ伝送速度が80Gbpsと、従来規格のUSB 3.2に比べて4倍となります。更に、トンネリングという仕組みを導入し、パソコンやモニター、その他の周辺機器などをつなぐさまざまなプロトコルを一種類のUSB Type-Cコネクタとケーブルで効率よく接続することが出来る様になったことで、機器の外部インターフェースの簡素化を実現しています。
日本航空電子工業(JAE)は、USB Type-C コネクタの規格策定に当初から携わってきたコネクタメーカーとして、USB 2.0を初めPower DeliveryやUSB 3.2、Thunderbolt™3対応品をはじめ、当社の高速伝送シミュレーション技術を活用して、信号品質などに厳しいUSB4・Thunderbolt4規格の認証を取得したレセプタクルコネクタとケーブルハーネスまで、幅広い製品ラインナップを取り揃えています。

USB4認証品ラインナップ

レセプタクルコネクタ

オンボードタイプとミッドマウントタイプの二種類があります。また、それぞれのタイプ毎にセンターハイトが異なる製品をご用意していますので、機器のデザインや基板設計に合わせてお選び頂けます。

	特長仕様	品名	TID（認証番号）

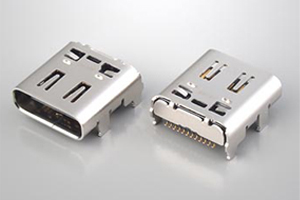

レセプタクルコネクタ (※)	C/H　3.4ｍｍ 24極オンボードハイブリッドコンタクト	DX07S024XJ4	7420
	C/H　3.4ｍｍ 24極オンボードハイブリッドコンタクト	DX07S024XA8	8315
	C/H　1.57ｍｍ 24極オンボード 2列SMT	DX07S024JAA	4729
	C/H　0.47ｍｍ 24極ミッドマウント 2列SMT	DX07B024JAA	5067
	C/H　-0.1ｍｍ 24極ミッドマウント 2列SMT	DX07BD24JJ4	5362

プラグコネクタ (USB4 Gen3規格では認証対象外です。）

USB3.2 Gen2認証(TID:4025)を取得済。
弊社のUSB4 Gen3認証ケーブルハーネスの両端に使用しています。

	外観形状	特長仕様	品名	TID（認証番号）

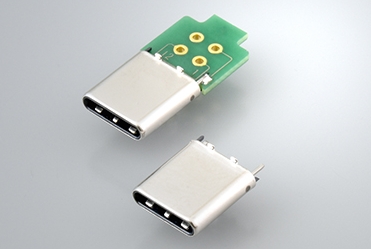

プラグコネクタ (※)		ケーブル接続用 22極絞り加工シェル	DX07P022FA1	4025

※レセプタクルとプラグコネクタは、USB PD EPR(最大240W(5A/8V)）にも対応しております。

ケーブルハーネス

USB4認証(TID:4036、7919)を取得しており、量産化検討中です。

	外観形状	特長仕様	品名	TID（認証番号）

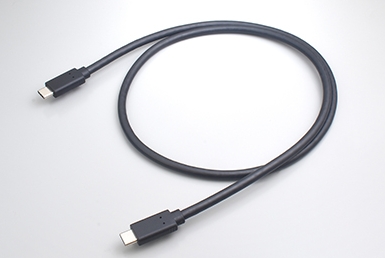

ケーブルハーネス		Type-C⇔Type-C パッシブケーブル80ｃｍ長 SPR対応	DX07880B 08P*****	4636
ケーブルハーネス		Type-C⇔Type-C パッシブケーブル100ｃｍ長 EPR対応	DX07881B 10P*****	7919
